TM式鉄筋コンクリート高圧管

図集

北海道開発局「道路設計要領」に掲載

PDFは ≫こちら

北海道建設部「道路工事標準設計図集」に掲載

(発行　一般社団法人北海道土木協会)

北海道農政部の「農道設計指針」に掲載

PDFは ≫こちら

TM式鉄筋コンクリート高圧管

設計条件によって１種・２種、３種を用意しております。

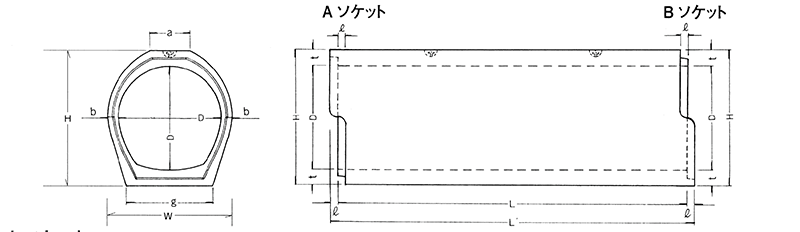

寸法表

単位（mm）

呼び径 標準
重量		 内径 側厚 頂底厚 頂部幅 底部幅 総高さ 総幅 ソケ
ット		 全長 有効長
(kg) D b t a g H W l L' L
250 308 250 60 60 120 280 370 370 40 2080 2000
300 357 300 60 60 130 310 420 420 40 2080 2000
350 425 350 60 65 140 340 480 470 40 2080 2000
400 503 400 60 70 150 380 540 520 50 2100 2000
450 596 450 64 75 160 420 600 578 50 2100 2000
500 689 500 65 80 180 460 660 630 55 2110 2000
600 825 600 65 85 200 500 770 730 60 2120 2000
700 1163 700 75 105 250 590 910 850 60 2120 2000
800 1482 800 85 115 300 670 1030 970 65 2130 2000
900 1917 900 95 135 350 750 1170 1090 65 2130 2000
1000 2419 1000 105 155 400 840 1310 1210 70 2140 2000
1100 2870 1100 115 165 450 920 1430 1330 70 2140 2000
1200 3360 1200 125 175 500 1000 1550 1450 75 2150 2000
1350 4277 1350 135 205 550 1130 1760 1620 75 2150 2000
1500 5294 1500 155 225 600 1250 1950 1810 80 2160 2000
1650 6286 1650 165 245 650 1380 2140 1980 80 2160 2000
1800 7664 1800 185 275 700 1500 2350 2170 80 2160 2000
2000 8844 2000 195 285 780 1630 2570 2390 90 2180 2000

開発局

土被り範囲《突出型》

１種管（RCT1）

活荷重あり（T-25）

単位：m

呼び径(mm) コンクリート基礎（固定支承） 砂利基礎（自由支承）
粘性土 砂質土 粘性土 砂質土
最小 ～ 最大 最小 ～ 最大 最小 ～ 最大 最小 ～ 最大
250 0.5 ～ 7.1 0.5 ～ 8.9 0.5 ～ 4.9 0.5 ～ 6.3
300 0.5 ～ 6.1 0.5 ～ 7.8 0.5 ～ 3.9 0.5 ～ 5.0
350 0.5 ～ 4.9 0.5 ～ 6.2 0.5 ～ 3.0 0.5 ～ 3.9
400 0.5 ～ 4.2 0.5 ～ 5.3 0.5 ～ 2.5 0.5 ～ 3.3
450 0.5 ～ 3.5 0.5 ～ 4.6 0.5 ～ 1.9 0.5 ～ 2.6
500 0.5 ～ 2.7 0.5 ～ 3.6 0.6 ～ 1.5 0.6 ～ 2.2
600 0.5 ～ 2.4 0.5 ～ 3.2 ― 0.8 ～ 1.7
700 0.5 ～ 2.3 0.5 ～ 3.1 0.8 ～ 1.2 0.7 ～ 1.9
800 0.5 ～ 2.6 0.5 ～ 3.3 0.6 ～ 1.6 0.6 ～ 2.3
900 0.5 ～ 2.3 0.5 ～ 3.0 0.8 ～ 1.3 0.8 ～ 1.9
1000 0.5 ～ 2.2 0.5 ～ 2.9 ― 0.9 ～ 1.8
1100 0.5 ～ 2.2 0.5 ～ 2.9 1.0 ～ 1.2 0.9 ～ 1.9
1200 0.5 ～ 2.2 0.5 ～ 2.9 0.7 ～ 1.7 0.7 ～ 2.3
1350 0.5 ～ 2.6 0.5 ～ 3.4 0.7 ～ 1.8 0.7 ～ 2.4
1500 0.6 ～ 2.1 0.5 ～ 2.7 ― 1.0 ～ 1.8
1650 0.5 ～ 3.1 0.5 ～ 4.0 0.6 ～ 2.1 0.6 ～ 2.8
1800 0.5 ～ 2.9 0.5 ～ 3.7 0.7 ～ 2.0 0.7 ～ 2.6
2000 0.5 ～ 2.8 0.5 ～ 3.5 0.8 ～ 1.9 0.8 ～ 2.5

令和2年4月　開発局「道路設計要領」による

青文字：当会計算による値

0～0.5mの範囲は別途検討、原則0.5mの土被りを確保

活荷重なし（T-0）

単位：m

呼び径(mm) コンクリート基礎（固定支承） 砂利基礎（自由支承）
粘性土 砂質土 粘性土 砂質土
最小 ～ 最大 最小 ～ 最大 最小 ～ 最大 最小 ～ 最大
250 0.5 ～ 7.2 0.5 ～ 9.0 0.5 ～ 5.1 0.5 ～ 6.4
300 0.5 ～ 6.3 0.5 ～ 7.9 0.5 ～ 4.1 0.5 ～ 5.2
350 0.5 ～ 5.0 0.5 ～ 6.4 0.5 ～ 3.3 0.5 ～ 4.2
400 0.5 ～ 4.4 0.5 ～ 5.5 0.5 ～ 2.9 0.5 ～ 3.7
450 0.5 ～ 3.8 0.5 ～ 4.8 0.5 ～ 2.4 0.5 ～ 3.1
500 0.5 ～ 3.1 0.5 ～ 3.9 0.5 ～ 2.2 0.5 ～ 2.7
600 0.5 ～ 2.8 0.5 ～ 3.6 0.5 ～ 1.9 0.5 ～ 2.4
700 0.5 ～ 2.7 0.5 ～ 3.4 0.5 ～ 2.0 0.5 ～ 2.6
800 0.5 ～ 2.9 0.5 ～ 3.7 0.5 ～ 2.2 0.5 ～ 2.8
900 0.5 ～ 2.7 0.5 ～ 3.4 0.5 ～ 2.1 0.5 ～ 2.6
1000 0.5 ～ 2.6 0.5 ～ 3.3 0.5 ～ 2.0 0.5 ～ 2.5
1100 0.5 ～ 2.6 0.5 ～ 3.3 0.5 ～ 2.1 0.5 ～ 2.6
1200 0.5 ～ 2.7 0.5 ～ 3.3 0.5 ～ 2.3 0.5 ～ 2.8
1350 0.5 ～ 3.0 0.5 ～ 3.7 0.5 ～ 2.4 0.5 ～ 2.9
1500 0.5 ～ 2.5 0.5 ～ 3.2 0.5 ～ 2.1 0.5 ～ 2.6
1650 0.5 ～ 3.4 0.5 ～ 4.2 0.5 ～ 2.6 0.5 ～ 3.2
1800 0.5 ～ 3.2 0.5 ～ 4.0 0.5 ～ 2.5 0.5 ～ 3.1
2000 0.5 ～ 3.1 0.5 ～ 3.9 0.5 ～ 2.5 0.5 ～ 3.1

令和2年4月　開発局「道路設計要領」による

青文字：当会計算による値

0～0.5mの範囲は別途検討、原則0.5mの土被りを確保

２種管（RCT2）

活荷重あり（T-25）

単位：m

呼び径(mm) コンクリート基礎（固定支承） 砂利基礎（自由支承）
粘性土 砂質土 粘性土 砂質土
最小 ～ 最大 最小 ～ 最大 最小 ～ 最大 最小 ～ 最大
250 0.5 ～ 9.8 0.5 ～ 12.5 0.5 ～ 8.8 0.5 ～ 11.1
300 0.5 ～ 7.2 0.5 ～ 9.1 0.5 ～ 6.2 0.5 ～ 7.9
350 0.5 ～ 6.6 0.5 ～ 8.3 0.5 ～ 5.6 0.5 ～ 7.1
400 0.5 ～ 5.6 0.5 ～ 7.1 0.5 ～ 4.7 0.5 ～ 6.0
450 0.5 ～ 4.3 0.5 ～ 5.5 0.5 ～ 2.5 0.5 ～ 3.2
500 0.5 ～ 3.5 0.5 ～ 4.6 0.5 ～ 2.2 0.5 ～ 3.0
600 0.5 ～ 3.0 0.5 ～ 3.9 0.5 ～ 2.5 0.5 ～ 3.3
700 0.5 ～ 3.0 0.5 ～ 3.9 0.5 ～ 2.0 0.5 ～ 2.7
800 0.5 ～ 3.2 0.5 ～ 4.1 0.5 ～ 2.2 0.5 ～ 2.9
900 0.5 ～ 3.3 0.5 ～ 4.3 0.5 ～ 2.4 0.5 ～ 3.1
1000 0.5 ～ 3.1 0.5 ～ 4.0 0.5 ～ 2.1 0.5 ～ 2.8
1100 0.5 ～ 3.1 0.5 ～ 4.0 0.5 ～ 2.1 0.5 ～ 2.8
1200 0.5 ～ 3.2 0.5 ～ 4.2 0.5 ～ 2.2 0.5 ～ 3.0
1350 0.5 ～ 3.3 0.5 ～ 4.3 0.5 ～ 2.4 0.5 ～ 3.1
1500 0.5 ～ 3.0 0.5 ～ 3.8 0.6 ～ 2.3 0.6 ～ 3.0
1650 0.5 ～ 3.6 0.5 ～ 4.6 0.5 ～ 2.6 0.5 ～ 3.4
1800 0.5 ～ 3.7 0.5 ～ 4.8 0.5 ～ 2.7 0.5 ～ 3.5
2000 0.5 ～ 3.9 0.5 ～ 4.9 0.5 ～ 2.9 0.5 ～ 3.7

令和2年4月　開発局「道路設計要領」による

青文字：当会計算による値

0～0.5mの範囲は別途検討、原則0.5mの土被りを確保

活荷重なし（T-0）

単位：m

呼び径(mm) コンクリート基礎（固定支承） 砂利基礎（自由支承）
粘性土 砂質土 粘性土 砂質土
最小 ～ 最大 最小 ～ 最大 最小 ～ 最大 最小 ～ 最大
250 0.5 ～ 9.9 0.5 ～ 12.5 0.5 ～ 8.8 0.5 ～ 11.2
300 0.5 ～ 7.3 0.5 ～ 9.2 0.5 ～ 6.3 0.5 ～ 8.0
350 0.5 ～ 6.7 0.5 ～ 8.4 0.5 ～ 5.7 0.5 ～ 7.3
400 0.5 ～ 5.7 0.5 ～ 7.2 0.5 ～ 4.9 0.5 ～ 6.2
450 0.5 ～ 4.5 0.5 ～ 5.7 0.5 ～ 2.9 0.5 ～ 3.6
500 0.5 ～ 3.8 0.5 ～ 4.8 0.5 ～ 2.7 0.5 ～ 3.4
600 0.5 ～ 3.3 0.5 ～ 4.2 0.5 ～ 2.9 0.5 ～ 3.6
700 0.5 ～ 3.3 0.5 ～ 4.2 0.5 ～ 2.5 0.5 ～ 3.2
800 0.5 ～ 3.5 0.5 ～ 4.4 0.5 ～ 2.7 0.5 ～ 3.3
900 0.5 ～ 3.6 0.5 ～ 4.5 0.5 ～ 2.8 0.5 ～ 3.5
1000 0.5 ～ 3.4 0.5 ～ 4.3 0.5 ～ 2.6 0.5 ～ 3.3
1100 0.5 ～ 3.4 0.5 ～ 4.3 0.5 ～ 2.6 0.5 ～ 3.2
1200 0.5 ～ 3.5 0.5 ～ 4.4 0.5 ～ 2.7 0.5 ～ 3.4
1350 0.5 ～ 3.6 0.5 ～ 4.5 0.5 ～ 2.8 0.5 ～ 3.5
1500 0.5 ～ 3.3 0.5 ～ 4.1 0.5 ～ 2.7 0.5 ～ 3.4
1650 0.5 ～ 3.9 0.5 ～ 4.8 0.5 ～ 3.0 0.5 ～ 3.7
1800 0.5 ～ 4.0 0.5 ～ 5.0 0.5 ～ 3.1 0.5 ～ 3.8
2000 0.5 ～ 4.1 0.5 ～ 5.1 0.5 ～ 3.2 0.5 ～ 4.0

令和2年4月　開発局「道路設計要領」による

青文字：当会計算による値

0～0.5mの範囲は別途検討、原則0.5mの土被りを確保

３種管（RCT3）

活荷重あり（T-25）

単位：m

呼び径(mm) コンクリート基礎（固定支承） 砂利基礎（自由支承）
粘性土 砂質土 粘性土 砂質土
最小 ～ 最大 最小 ～ 最大 最小 ～ 最大 最小 ～ 最大
250 0.5 ～ 10.2 0.5 ～ 12.9 0.5 ～ 9.1 0.5 ～ 11.5
300 0.5 ～ 7.5 0.5 ～ 9.5 0.5 ～ 6.5 0.5 ～ 8.2
350 0.5 ～ 7.0 0.5 ～ 8.8 0.5 ～ 6.0 0.5 ～ 7.6
400 0.5 ～ 6.0 0.5 ～ 7.7 0.5 ～ 5.1 0.5 ～ 6.5
450 0.5 ～ 4.7 0.5 ～ 6.0 0.5 ～ 2.7 0.5 ～ 3.6
500 0.5 ～ 3.9 0.5 ～ 5.0 0.6 ～ 2.5 0.6 ～ 3.3
600 0.5 ～ 3.2 0.5 ～ 4.3 0.5 ～ 2.8 0.5 ～ 3.6
700 0.5 ～ 3.4 0.5 ～ 4.4 0.5 ～ 2.4 0.5 ～ 3.1
800 0.5 ～ 3.6 0.5 ～ 4.6 0.5 ～ 2.6 0.5 ～ 3.3
900 0.5 ～ 3.7 0.5 ～ 4.7 0.5 ～ 2.6 0.5 ～ 3.4
1000 0.5 ～ 3.7 0.5 ～ 4.7 0.5 ～ 2.6 0.5 ～ 3.4
1100 0.5 ～ 3.7 0.5 ～ 4.7 0.5 ～ 2.6 0.5 ～ 3.3
1200 0.5 ～ 3.8 0.5 ～ 4.8 0.5 ～ 2.7 0.5 ～ 3.5
1350 0.5 ～ 3.9 0.5 ～ 5.0 0.5 ～ 2.8 0.5 ～ 3.6
1500 0.5 ～ 3.5 0.5 ～ 4.4 0.6 ～ 2.7 0.6 ～ 3.4
1650 0.5 ～ 4.1 0.5 ～ 5.2 0.5 ～ 3.0 0.5 ～ 3.9
1800 0.5 ～ 4.2 0.5 ～ 5.3 0.5 ～ 3.0 0.5 ～ 3.9
2000 0.5 ～ 4.3 0.5 ～ 5.5 0.5 ～ 3.3 0.5 ～ 4.1

令和2年4月　開発局「道路設計要領」による

青文字：当会計算による値

0～0.5mの範囲は別途検討、原則0.5mの土被りを確保

活荷重なし（T-0）

単位：m

呼び径(mm) コンクリート基礎（固定支承） 砂利基礎（自由支承）
粘性土 砂質土 粘性土 砂質土
最小 ～ 最大 最小 ～ 最大 最小 ～ 最大 最小 ～ 最大
250 0.5 ～ 10.3 0.5 ～ 13.0 0.5 ～ 9.2 0.5 ～ 11.6
300 0.5 ～ 7.6 0.5 ～ 9.6 0.5 ～ 6.6 0.5 ～ 8.3
350 0.5 ～ 7.1 0.5 ～ 8.9 0.5 ～ 6.1 0.5 ～ 7.7
400 0.5 ～ 6.2 0.5 ～ 7.8 0.5 ～ 5.3 0.5 ～ 6.7
450 0.5 ～ 4.9 0.5 ～ 6.2 0.5 ～ 3.1 0.5 ～ 3.9
500 0.5 ～ 4.2 0.5 ～ 5.2 0.5 ～ 2.9 0.5 ～ 3.7
600 0.5 ～ 3.6 0.5 ～ 4.6 0.5 ～ 3.1 0.5 ～ 4.0
700 0.5 ～ 3.7 0.5 ～ 4.7 0.5 ～ 2.8 0.5 ～ 3.5
800 0.5 ～ 3.8 0.5 ～ 4.8 0.5 ～ 2.9 0.5 ～ 3.7
900 0.5 ～ 3.9 0.5 ～ 4.9 0.5 ～ 3.0 0.5 ～ 3.8
1000 0.5 ～ 3.9 0.5 ～ 5.0 0.5 ～ 3.0 0.5 ～ 3.7
1100 0.5 ～ 3.9 0.5 ～ 4.9 0.5 ～ 2.9 0.5 ～ 3.7
1200 0.5 ～ 4.0 0.5 ～ 5.1 0.5 ～ 3.0 0.5 ～ 3.8
1350 0.5 ～ 4.1 0.5 ～ 5.2 0.5 ～ 3.2 0.5 ～ 3.9
1500 0.5 ～ 3.7 0.5 ～ 4.7 0.5 ～ 3.0 0.5 ～ 3.8
1650 0.5 ～ 4.3 0.5 ～ 5.4 0.5 ～ 3.3 0.5 ～ 4.1
1800 0.5 ～ 4.4 0.5 ～ 5.5 0.5 ～ 3.3 0.5 ～ 4.2
2000 0.5 ～ 4.5 0.5 ～ 5.7 0.5 ～ 3.6 0.5 ～ 4.4

令和2年4月　開発局「道路設計要領」による

青文字：当会計算による値

0～0.5mの範囲は別途検討、原則0.5mの土被りを確保

北海道建設部

土被り範囲《突出型》

１種管（RCT1）～３種管（RCT3）

活荷重あり（T-25）　砂質土

単位：m

呼び径
（mm）		 コンクリート基礎（固定支承） 砂利基礎（自由支承）
1種管 RCT1 2種管 RCT2 3種管 RCT3 1種管 RCT1 2種管 RCT2 3種管 RCT3
最小～最大 最小～最大 最小～最大 最小～最大 最小～最大 最小～最大
250 0.5 ～ 5.0 0.5 ～ 12.5 0.5 ～ 12.9 0.5 ～ 5.0 0.5 ～ 11.1 0.5 ～ 11.5
300 0.5 ～ 5.0 0.5 ～ 9.1 0.5 ～ 9.5 0.5 ～ 5.0 0.5 ～ 7.9 0.5 ～ 8.2
350 0.5 ～ 5.0 0.5 ～ 8.3 0.5 ～ 8.8 0.5 ～ 3.9 0.5 ～ 5.0 0.5 ～ 7.6
400 0.5 ～ 5.0 0.5 ～ 7.1 0.5 ～ 7.7 0.5 ～ 3.3 0.5 ～ 5.0 0.5 ～ 6.5
450 0.5 ～ 4.6 0.5 ～ 5.5 0.5 ～ 6.0 0.5 ～ 2.6 0.5 ～ 3.2 0.5 ～ 3.6
500 0.5 ～ 3.6 0.5 ～ 4.6 0.5 ～ 5.0 0.6 ～ 2.2 0.5 ～ 3.0 0.5 ～ 3.3
600 0.5 ～ 3.2 0.5 ～ 3.9 0.5 ～ 4.3 0.8 ～ 1.7 0.5 ～ 3.3 0.5 ～ 3.6
700 0.5 ～ 3.1 0.5 ～ 3.9 0.5 ～ 4.4 0.7 ～ 1.9 0.5 ～ 2.7 0.5 ～ 3.1
800 0.5 ～ 3.3 0.5 ～ 4.1 0.5 ～ 4.6 0.6 ～ 2.3 0.5 ～ 2.9 0.5 ～ 3..
900 0.5 ～ 3.0 0.5 ～ 4.3 0.5 ～ 4.7 0.8 ～ 1.9 0.5 ～ 3.1 0.5 ～ 3.4
1000 0.5 ～ 2.9 0.5 ～ 4.0 0.5 ～ 4.7 0.9 ～ 1.8 0.5 ～ 2.8 0.5 ～ 3.4
1100 0.5 ～ 2.9 0.5 ～ 4.0 0.5 ～ 4.7 0.9 ～ 1.9 0.5 ～ 2.8 0.5 ～ 3.3
1200 0.5 ～ 2.9 0.5 ～ 4.2 0.5 ～ 4.8 0.7 ～ 2.3 0.5 ～ 3.0 0.5 ～ 3.5
1350 0.5 ～ 3.4 0.5 ～ 4.3 0.5 ～ 5.0 0.7 ～ 2.4 0.5 ～ 3.1 0.5 ～ 3.6
1500 0.6 ～ 2.7 0.5 ～ 3.8 0.5 ～ 4.4 1.0 ～ 1.8 0.6 ～ 3.0 0.5 ～ 3.4
1650 0.5 ～ 4.0 0.5 ～ 4.6 0.5 ～ 5.2 0.6 ～ 2.8 0.5 ～ 3.4 0.5 ～ 3.9
1800 0.5 ～ 3.7 0.5 ～ 4.8 0.5 ～ 5.3 0.7 ～ 2.6 0.5 ～ 3.5 0.5 ～ 3.9
2000 0.5 ～ 3.5 0.5 ～ 4.9 0.5 ～ 5.5 0.8 ～ 2.5 0.5 ～ 3.7 0.5 ～ 4.1

令和2年4月　北海道建設部「道路事業設計要領」による値

青文字：当会計算による値

活荷重なし（T-0）　砂質土

単位：m

呼び径
（mm）		 コンクリート基礎（固定支承） 砂利基礎（自由支承）
1種管 RCT1 2種管 RCT2 3種管 RCT3 1種管 RCT1 2種管 RCT2 3種管 RCT3
最小～最大 最小～最大 最小～最大 最小～最大 最小～最大 最小～最大
250 0.0 ～ 5.0 0.0 ～ 12.5 0.0 ～ 13.0 0.0 ～ 5.0 0.0 ～ 11.2 0.0 ～ 11.6
300 0.0 ～ 5.0 0.0 ～ 9.2 0.0 ～ 9.6 0.0 ～ 5.0 0.0 ～ 8.0 0.0 ～ 8.3
350 0.0 ～ 5.0 0.0 ～ 8.4 0.0 ～ 8.9 0.0 ～ 4.2 0.0 ～ 5.0 0.0 ～ 7.7
400 0.0 ～ 5.0 0.0 ～ 7.2 0.0 ～ 7.8 0.0 ～ 3.7 0.0 ～ 5.0 0.0 ～ 6.7
450 0.0 ～ 4.8 0.0 ～ 5.7 0.0 ～ 6.2 0.0 ～ 3.1 0.0 ～ 3.6 0.0 ～ 3.9
500 0.0 ～ 3.9 0.0 ～ 4.8 0.0 ～ 5.2 0.0 ～ 2.7 0.0 ～ 3.4 0.0 ～ 3.7
600 0.0 ～ 3.6 0.0 ～ 4.2 0.0 ～ 4.6 0.0 ～ 2.4 0.0 ～ 3.6 0.0 ～ 4.0
700 0.0 ～ 3.4 0.0 ～ 4.2 0.0 ～ 4.7 0.0 ～ 2.6 0.0 ～ 3.2 0.0 ～ 3.5
800 0.0 ～ 3.7 0.0 ～ 4.4 0.0 ～ 4.8 0.0 ～ 2.8 0.0 ～ 3.3 0.0 ～ 3.7
900 0.0 ～ 3.4 0.0 ～ 4.5 0.0 ～ 4.9 0.0 ～ 2.6 0.0 ～ 3.5 0.0 ～ 3.8
1000 0.0 ～ 3.3 0.0 ～ 4.3 0.0 ～ 5.0 0.0 ～ 2.5 0.0 ～ 3.3 0.0 ～ 3.7
1100 0.0 ～ 3.3 0.0 ～ 4.3 0.0 ～ 4.9 0.0 ～ 2.6 0.0 ～ 3.2 0.0 ～ 3.7
1200 0.0 ～ 3.3 0.0 ～ 4.4 0.0 ～ 5.1 0.0 ～ 2.8 0.0 ～ 3.4 0.0 ～ 3.8
1350 0.0 ～ 3.7 0.0 ～ 4.5 0.0 ～ 5.2 0.0 ～ 2.9 0.0 ～ 3.5 0.0 ～ 3.9
1500 0.0 ～ 3.2 0.0 ～ 4.1 0.0 ～ 4.7 0.0 ～ 2.6 0.0 ～ 3.4 0.0 ～ 3.8
1650 0.0 ～ 4.2 0.0 ～ 4.8 0.0 ～ 5.4 0.0 ～ 3.2 0.0 ～ 3.7 0.0 ～ 4.1
1800 0.0 ～ 4.0 0.0 ～ 5.0 0.0 ～ 5.5 0.0 ～ 3.1 0.0 ～ 3.8 0.0 ～ 4.2
2000 0.0 ～ 3.9 0.0 ～ 5.1 0.0 ～ 5.7 0.0 ～ 3.1 0.0 ～ 4.0 0.0 ～ 4.4

令和2年4月　北海道建設部「道路事業設計要領」による値

青文字：当会計算による値

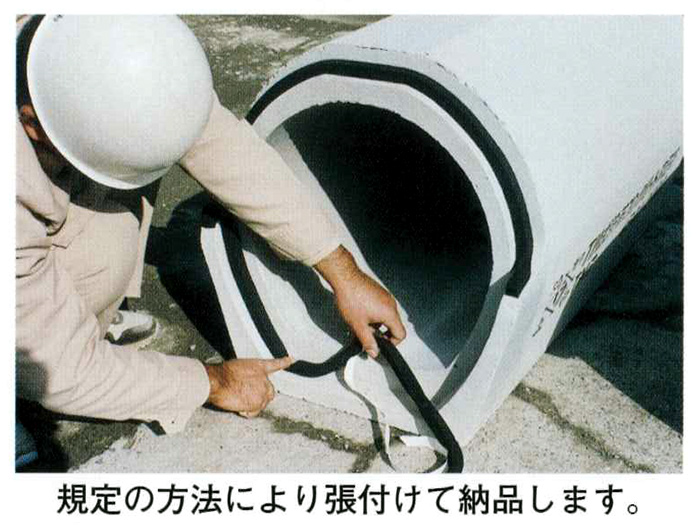

標準目地材のエプトシーラー（高性能シール材）

エプトシーラー　No.687

１．概要
  • エプトシーラーは、建築・土木・車両などの構造物の隙間を充する発泡ゴム目地材です。
  • 合成ゴムEPDMの混和物の発泡体で防水・防風・防塵・断熱の効果がある高性能シール材です。
２．特長
  • 耐候性（10年相当テスト）、耐寒・耐熱性（-20℃～100℃）、耐薬品性（酸・アルカリ）に優れています。
  • 粗面のある間隙や、温度差による構造物の伸縮に順応しますので、高い水密性が得られます。
３．他の目地材
シーカフレックス等があります。
